تجهیزات پوشش لبه: انواع، پارامترها و تنظیمات خط

چی تجهیزات پوشش لبه آیا - و چرا مهم است

تجهیزات پوشش لبه یک لایه پیوسته و یکنواخت از چسب، پرایمر، لاک یا پوشش کاربردی را بر روی مواد لبه نواری اعمال می کند - نوارهای باریک PVC، ABS، ملامین، روکش یا اکریلیک که برای تکمیل لبه های در معرض مبلمان و کابینت پانل استفاده می شود. خط پوشش در بالادست پرس لبه باندینگ یا پایین دست به عنوان مرحله تکمیل پس از فرآیند قرار می گیرد و دقت آن به طور مستقیم کیفیت چسبندگی، قوام سطح و درجه بصری نهایی باند را تعیین می کند.

در تولید مبلمان پانل با حجم بالا، کیفیت نوار لبه یکی از بارزترین شاخص های درجه محصول است. لبه ای که پوشش ضعیفی دارد - توزیع ناهموار چسب، تخلخل سطح، ناهماهنگی رنگ - بدون توجه به اینکه پانل زیرلایه چقدر خوب آماده شده است، نشان دهنده خرابی کیفیت است. به همین دلیل است که تجهیزات پوشش اختصاصی، به جای کاربرد دستی یا درون خطی، در تولید نوار لبه در مقیاس متوسط ​​تا بزرگ از اوایل دهه 2000 استاندارد شده است.

بازار جهانی لبه باند تقریباً ارزش گذاری شد 3.2 میلیارد دلار در سال 2023 و با نرخ مرکب سالانه حدود 5.8 درصد رشد می کند، که ناشی از تقاضای پایدار در بخش مبلمان، کابینت آشپزخانه و لوازم اداری است. سرمایه‌گذاری در تجهیزات این رشد را دنبال می‌کند: ارتقاء خط پوشش سهم قابل‌توجهی از هزینه‌های سرمایه تولید نوار لبه را به خود اختصاص می‌دهد، به‌ویژه زمانی که تولیدکنندگان به سمت پروفیل‌های نواری با براق‌تر، بافت‌دار و اکسترود شده‌تر حرکت می‌کنند که نیاز به عملیات سطحی دقیق‌تری دارند.

انواع اصلی تجهیزات پوشش لبه

سیستم های پوشش لبه یک دسته ماشینی واحد نیستند. نوع صحیح تجهیزات به مواد پوششی که اعمال می شود، بستر، سرعت خروجی مورد نیاز، و اینکه آیا پوشش روی صورت، پشت یا هر دو سطح نوار نواری اعمال می شود، بستگی دارد.

ماشین آلات پوشش غلتکی

رولرهای غلتکی از یک یا چند رول لاستیکی یا فولادی دوار برای انتقال یک فیلم متری از پوشش روی سطح نواری هنگام عبور از دستگاه استفاده می کنند. آنها به دلیل توان عملیاتی بالا، ضخامت لایه مرطوب ثابت و سازگاری با طیف گسترده ای از پوشش های مبتنی بر آب، بر پایه حلال و قابل درمان با اشعه ماوراء بنفش، پرکاربردترین فرمت در تولید نوار لبه هستند. سرعت خط در سیستم‌های روکش غلتکی مدرن برای لبه‌بندی معمولاً از محدوده متفاوت است 20 تا 80 متر در دقیقه ، با پیکربندی های پیشرفته که به 120 متر در دقیقه برای زیرلایه های نازک PVC می رسد.

روکش غلتکی معکوس - جایی که رول اپلیکاتور خلاف جهت حرکت بستر می چرخد ​​- یک فیلم صاف تر و هموارتر از رول رول جلویی ایجاد می کند و برای محصولات باندهای با براقیت بالا و آینه ای ترجیح داده می شود.

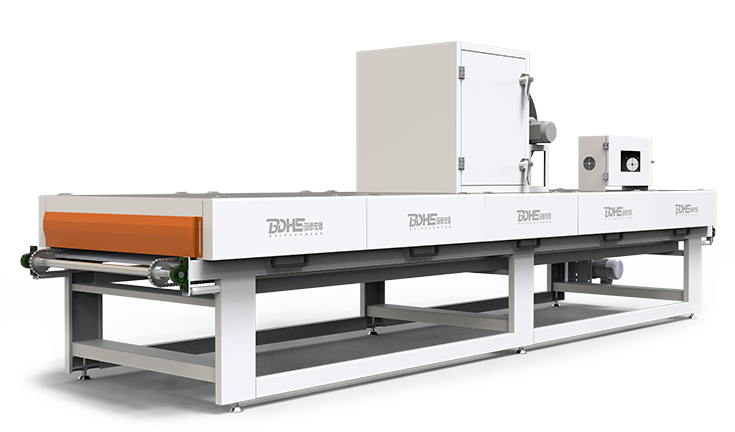

خطوط پوشش UV

سیستم‌های پوشش UV از لاک یا لاک فعال‌شده با شروع کننده عکس استفاده می‌کنند که به‌جای تبخیر حلال یا خشک‌کردن حرارتی، فوراً تحت قرار گرفتن در معرض لامپ فرابنفش خشک می‌شود. این امر طول تونل خشک کردن را از خط حذف می‌کند، مصرف انرژی در هر متر خطی را کاهش می‌دهد و سطح سخت‌تر و مقاوم‌تر از نظر شیمیایی نسبت به پوشش‌های معمولی خشک‌شده در هوا یا آون کیور ایجاد می‌کند. خطوط UV در تولید باند لبه PVC درجه یک و ABS استاندارد هستند که در آن مقاومت در برابر خراش و حفظ براق بودن نکات کلیدی فروش هستند.

یک خط پوشش لبه UV معمولی شامل یک بخش تغذیه، پیش تصفیه (تاج یا شعله درمانی برای ارتقای چسبندگی روی بسترهای پلاستیکی)، رولر یا روکش پرده، بانک لامپ پخت UV (معمولا 80-200 W/cm جیوه یا لامپ های LED-UV) و یک بخش خنک کننده قبل از سیم پیچی است. سیستم‌های LED-UV تا حد زیادی جایگزین لامپ‌های قوس جیوه‌ای در تاسیسات جدید از سال 2018 شده‌اند که دلیل آن گرمای خروجی کمتر، عمر طولانی‌تر لامپ (بیش از 20000 ساعت در مقابل 1000 تا 2000 ساعت برای جیوه) و عدم تولید ازن است.

ماشین آلات پوشش پشت چسب حرارتی

دسته مشخصی از تجهیزات پوشش نوار لبه، چسب مذاب داغ (EVA، PUR یا فرمول‌های هیبریدی) را روی سطح پشت نوار نواری در طول تولید اعمال می‌کنند - نوار لبه‌ای از قبل چسب‌خورده ایجاد می‌کنند که می‌تواند در نقطه اعمال با گرما فعال شود به جای نیاز به یک گلدان چسب جداگانه در دستگاه باندینگ. خطوط روکش پشتی با سرعت کمتری نسبت به خطوط پوشش سطحی (معمولاً 10 تا 30 متر در دقیقه) کار می کنند زیرا نیاز به اندازه گیری دقیق چسب و خنک سازی کنترل شده قبل از سیم پیچی دارند. باندهای لبه با روکش پشت PUR تقاضای زیادی پیدا کرده اند زیرا تولیدکنندگان مبلمان به دنبال عملکرد چسبندگی قوی تر و مقاومت در برابر رطوبت بدون پیچیدگی مدیریت گلدان چسب PUR هستند.

پرایمر و سیستم های پیش درمان

تجهیزات پوشش پرایمر، لایه های نازک تقویت کننده چسبندگی - معمولاً 2 تا 8 گرم بر متر - را قبل از پوشش تزئینی یا عملکردی اولیه اعمال می کنند. در بسترهای PVC و ABS، پرایمر اغلب با عملیات تخلیه کرونا ترکیب می‌شود، که انرژی سطحی را تا بالای 40 mN/m افزایش می‌دهد و پیوند لایه پوشش بعدی را بدون ایجاد دهانه یا نقص چشم ماهی تضمین می‌کند. سیستم های پرایمر اغلب به عنوان اولین ایستگاه در یک خط پوشش چند گذری به جای اینکه به عنوان واحدهای مستقل نصب شوند، یکپارچه می شوند.

پارامترهای فنی کلیدی هنگام تعیین تجهیزات پوشش

انتخاب تجهیزات پوشش نادرست برای خط تولید نوار لبه یک اشتباه پرهزینه است - هم از نظر سرمایه و هم از نظر مشکلات کیفیت پایین دستی که ایجاد می کند. پارامترهای زیر آنهایی هستند که اغلب تعیین می کنند که آیا یک ماشین برای یک برنامه خاص مناسب است یا خیر.

کنترل ضخامت لایه مرطوب

توانایی تنظیم و نگهداری ضخامت لایه مرطوب دقیق - که معمولاً برحسب میکرون (μm) یا گرم بر متر مربع (gsm) اندازه گیری می شود - اساسی ترین معیار عملکرد است. تغییر وزن پوشش بیش از 5±٪ در طول یک دوره تولید، ناهماهنگی براق قابل مشاهده و تنوع چسبندگی را در نوار نهایی ایجاد می کند. رولرهای مدرن سروو رانده تحمل ضخامت فیلم را در داخل حفظ می کنند ± 2-3٪ با سرعت کامل تولید؛ ماشین‌های پنوماتیک قدیمی یا با تنظیم دستی ممکن است به ± 10% یا بیشتر، به ویژه در هنگام تغییر سرعت، حرکت کنند.

عرض و محدوده ضخامت بستر

عرض نوارهای لبه معمولاً بین 19 میلی متر تا 100 میلی متر است که 22 میلی متر، 35 میلی متر و 42 میلی متر رایج ترین اندازه های تجاری هستند. تجهیزات پوشش باید طیف وسیعی از عرض را در مخلوط تولید بدون نیاز به تغییر رول یا ابزار مجدد قابل توجه داشته باشند. کنترل ضخامت - از نوار نازک 0.4 میلی متری فیلم پی وی سی تا ضخامت 3 میلی متر ABS یا نوارهای چوب جامد - به فشار نوک قابل تنظیم و سیستم های راهنمای ورود/خروج نیاز دارد که از تغییر شکل یا علامت گذاری بستر جلوگیری می کند.

سازگاری مواد پوشش

مواد غلتکی، پیکربندی تیغه دکتر و طراحی تابه باید با شیمی پوشش مطابقت داشته باشند. پوشش های مبتنی بر آب با اکثر فرمولاسیون های رول لاستیکی سازگار هستند اما برای جلوگیری از خوردگی به تشتک های فولادی ضد زنگ و اجزای پمپ نیاز دارند. سیستم های مبتنی بر حلال به ترکیبات لاستیکی مقاوم در برابر حلال (معمولا EPDM یا Viton) و مشخصات الکتریکی ضد انفجار در ناحیه پوشش نیاز دارند. پوشش های UV به محفظه های مات با اشعه ماوراء بنفش در اطراف تابه و ناحیه غلتکی نیاز دارند تا از خشک شدن زودرس جلوگیری شود که باعث تغییر سریع ویسکوزیته و جابجایی وزن پوشش می شود.

طول بخش خشک کردن و پخت

برای پوشش‌های حلال و پایه آب، طول تونل خشک‌کن با سرعت خط و نرخ تبخیر پوشش در دمای تنظیم‌شده کوره تعیین می‌شود. بخش‌های خشک‌کن کم‌اندازه، تولیدکنندگان را مجبور می‌کند تا سرعت خط را برای جبران کاهش دهند و به طور مستقیم ظرفیت خروجی را کاهش دهند. به عنوان یک معیار کلی، پوشش های مبتنی بر آب روی نوار PVC با سرعت 60 تا 80 متر در دقیقه تقریباً نیاز دارند. طول فر 8 تا 12 متر در دمای 60 تا 80 درجه سانتیگراد با جریان هوای کافی برای انتقال بخار حلال. خطوط UV این محدودیت را از بین می برند اما مدیریت حرارتی لامپ UV را به عنوان یک نگرانی جایگزین معرفی می کنند.

تنش و کنترل وب

نوار لبه یک بستر باریک و اغلب نازک است که در هنگام عبور از یک خط پوشش، مستعد سرگردانی جانبی و تغییرات کشش طولی است. بدون کنترل تنش فعال - رول‌های رقصنده، باز کردن سرووهای مبتنی بر لودسل، یا راهنماهای شبکه حلقه بسته - ناحیه پوشش بستر را با سرعت‌ها و زوایای مختلف دریافت می‌کند و باعث ایجاد الگوهای رگه‌ای و کاهش پوشش لبه می‌شود. این یک مشکل رایج با نوارهای نازک (0.4-0.8 میلی متر) PVC در سرعت های بالاتر از 40 متر در دقیقه است.

پوشش داخلی در مقابل پوشش آفلاین: کدام پیکربندی با کدام عملیات مطابقت دارد

تجهیزات پوشش نوار لبه در دو پیکربندی اساساً متفاوت مستقر می‌شوند - درون خطی به عنوان بخشی از خط اکستروژن یا چاپ، یا آفلاین به عنوان یک پس فرآیند مستقل. این انتخاب پیامدهای قابل توجهی برای انعطاف پذیری، هزینه سرمایه و زمان بندی تولید دارد.

پوشش درون خطی ایستگاه پوشش را مستقیماً در خط اکستروژن نوار لبه یا خط چاپ ادغام می کند و قبل از اینکه نوار روی رول خروجی پیچانده شود، عملیات سطح را اعمال می کند. این یک مرحله جابجایی جداگانه را حذف می کند و خطر آلودگی سطح بین تولید و پوشش را کاهش می دهد. محدودیت این است که سرعت خط پوشش باید با سرعت اکستروژن یا چاپ بالادست همگام شود - در صورت عدم تطابق، یا کیفیت پوشش کاهش می یابد یا نرخ اکستروژن باید کاهش یابد. سیستم های درون خطی زمانی مقرون به صرفه هستند که ترکیب محصول باریک و دوره های تولید طولانی باشد.

پوشش آفلاین به عنوان یک فرآیند جداگانه عمل می کند، به طور معمول رول های زخمی نوارهای بدون پوشش را از انبار می گیرد و آنها را از طریق یک خط پوشش اختصاصی اجرا می کند. این امر توان پوشش را از توان اکستروژن جدا می‌کند، به انواع زیرلایه‌ها اجازه می‌دهد تا روی یک دستگاه با جابجایی بین اجراها پوشش داده شوند و پوشش را به عنوان یک سرویس ارزش افزوده برای تولیدکنندگان باندهای شخص ثالث فعال می‌کند. خطوط آفلاین به فضای کف بیشتر و یک مرحله جابجایی اضافی نیاز دارند، اما انعطاف پذیری عملیاتی قابل توجهی را ارائه می دهند. اکثر عملیات پوشش دهی لبه اختصاصی - به ویژه در چین، آلمان و ایتالیا که پوشش اغلب یک سرویس قراردادی است - از تنظیمات آفلاین استفاده می کنند.

گرایش های نوظهور: ادغام چاپ دیجیتال و فرمولاسیون های پوشش محیطی

دو پیشرفت در حال تغییر شکل الزامات تجهیزات پوشش نوار لبه در چرخه بازار فعلی است.

اولین مورد ادغام است چاپ دیجیتال جوهر افشان با خطوط پوشش همانطور که نوار لبه چاپ شده دیجیتالی - که در آن الگوی دکور توسط جوهرافشان به جای چاپ گراور یا روتوگراور اعمال می شود - از طاقچه به جریان اصلی حرکت می کند، تجهیزات پوشش باید برای کار با سیستم های جوهر دیجیتال سازگار شوند. جوهرهای دیجیتال برای دستیابی به کنترل افزایش نقطه و چگالی رنگ روی بسترهای پلاستیکی به فرمولاسیون پرایمر خاصی نیاز دارند و پوشش بالایی UV که پس از چاپ اعمال می شود باید از نظر نوری شفاف و زرد نباشد تا وفاداری رنگ در طول عمر محصول حفظ شود. این امر باعث افزایش تقاضا برای ایستگاه های پوشش LED UV شده است که به طور خاص برای برنامه های کاربردی پس از چاپ دیجیتال تنظیم شده اند.

روند دوم تغییر به سمت فرمولاسیون پوشش های کم VOC و مبتنی بر آب در پاسخ به تشدید مقررات زیست محیطی در اتحادیه اروپا، چین (استانداردهای GB/T)، و به طور فزاینده ای در آمریکای شمالی. پوشش‌های UV مبتنی بر آب - که مزایای کم حلال شیمی مبتنی بر آب را با درمان فوری UV ترکیب می‌کنند - اکنون از نظر تجاری برای کاربردهای نوار لبه قابل استفاده هستند و در تاسیسات خط پوشش جدید که قبلاً سیستم‌های مبتنی بر حلال پیش‌فرض بوده‌اند، مشخص می‌شوند. سازندگان تجهیزات با مقاطع مرطوب از جنس استنلس استیل، سیستم‌های جریان هوای فر و پیکربندی‌های لامپ UV بهینه‌سازی شده برای محتوای آب بالاتر و ترکیب‌های شیمیایی آغازگر عکس متفاوت این فرمول‌ها پاسخ می‌دهند.
